显微镜下的钻石粉末

“钻石恒久远，一颗永流传”通过这句经典广告词，将钻石与爱情进行了深度关联，让 “结婚就要戴钻戒” 成为人们的固有认知。使得钻戒既不失其珍贵属性，又是大多数人努力能够达到的消费目标，为其打开了更大的市场空间。钻石具有高折射率与色散值，能将白光分解为七彩光谱，切割良好的钻石在光线照射下呈现强烈的 “火彩” 与 “亮度” 对比，非常闪耀。同时，它是自然界zui硬的物质，莫氏硬度为 10 级，抗刮擦能力强，可长久保持表面光洁，符合 “永恒” 的情感隐喻。

一、钻石的工业应用场景

★ 用于珠宝领域就被称为 “钻石”，用于工业领域则统一称为 “金刚石”。合成金刚石在工业领域应用更广泛，因为其纯度、大小和成本可控，能满足规模化生产需求。

★ 在工业和技术领域，钻石的“恒久”特性得到了真正的、超越装饰的发挥。这里主要指的是人造钻石（化学气相沉积法CVD或高温高压法HPHT制造），它们纯度更高、尺寸形状可控且成本远低于天然钻石。

1. 超硬材料加工与研磨（传统和广泛的应用）

* 切割工具：钻石刀具可以精确切割各种硬脆材料，如光学玻璃、陶瓷、晶体硅（太阳能电池板）、花岗岩、大理石等。

* 磨削与抛光：钻石磨料是制造计算机芯片基板——硅晶圆的关键材料。金刚石砂轮用于研磨硬质合金工具。它们能实现很好平整度和光洁度。

2. 超高导热材料（这是钻石的应用）

* 原理：钻石是自然界已知导热率zui高的物质，是铜的5倍。

应用：

* 半导体散热：在5G通信基站、高性能计算（HPC）、人工智能（AI）芯片等领域，芯片功率密度高，散热成为瓶颈。将钻石作为散热衬底或制备成钻石散热片，可以迅速将热量带走，保障芯片性能和寿命。

* 激光器与功率器件：高功率激光二极管和微波器件同样需要高效散热，钻石是理想选择。

3. 高性能半导体器件

* 原理：钻石具有较高的载流子迁移率、宽带隙和高温工作能力，被誉为 “终ji半导体” 。

* 应用：

可用于制造能在ji端环境（高温、高辐射）下工作的晶体管、二极管和传感器。

在高压电器、航空航天、雷达探测等领域有巨大潜力。

4. 光学窗口与传感器

* 光学窗口：钻石对从红外到X射线的广阔波段都具有很高的透过率，并且坚硬耐腐蚀。因此被用于制造高功率激光器的输出窗口、太空探测器的保护镜片、同步辐射装置的X射线窗口等。

* 传感器：利用钻石中氮-空位色心的量子效应，可以制造超高精度的磁力计、温度计和生物传感器，在基础科学研究、医学诊断和地质勘探中应用前景广阔。

二、金刚石微粉品质的鉴定

     蔡康XPF-550C偏光显微镜集合专业透射偏光及反射偏光功能于一体，搭载2000万像素高清摄像系统，是地质、矿产、医药、化工等部门和相关科研机构、高等院校的专业实验仪器

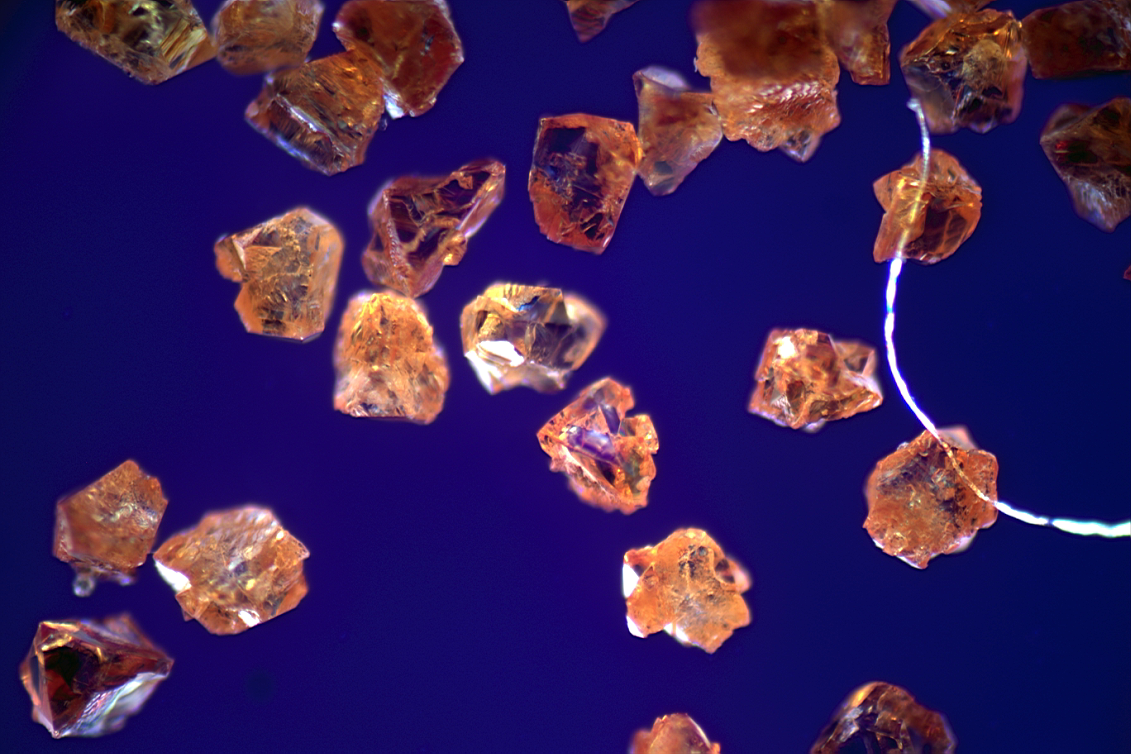

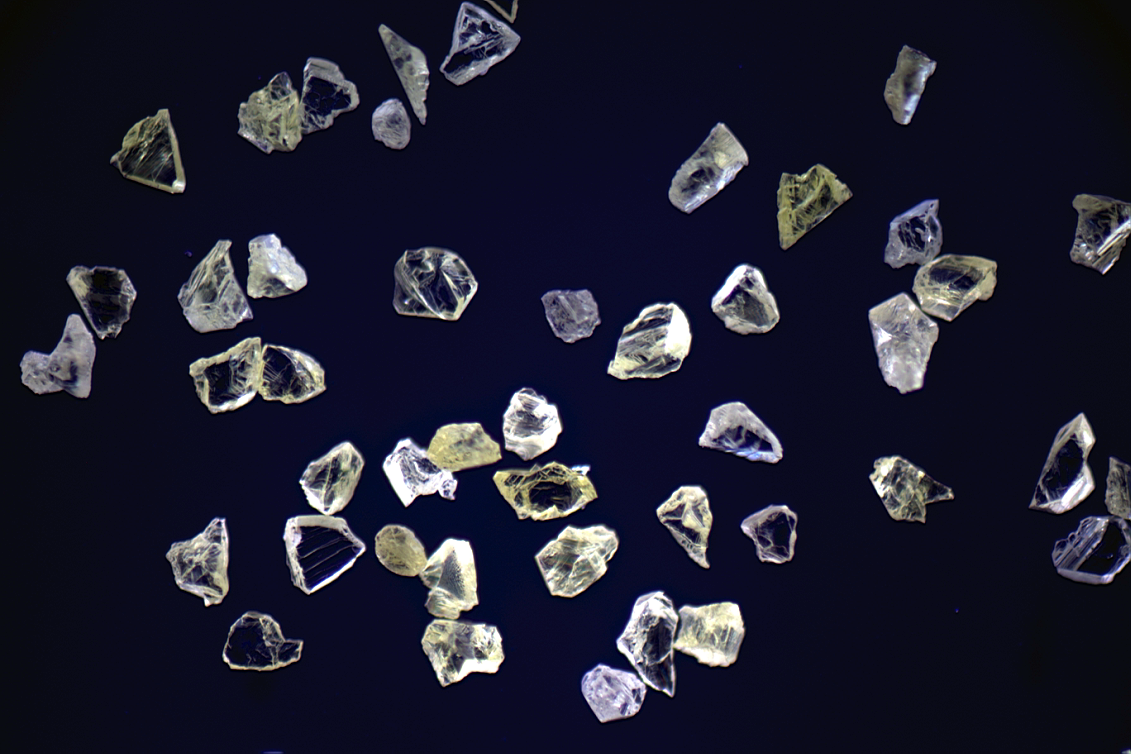

通过显微镜观察金刚石粉末，核心作用是精准评估其品质与性能，确保其能匹配工业生产中的具体应用需求，避免因粉末质量问题影响产品效果。

这个观察环节是工业用金刚石粉末从生产到应用的关键质检与适配步骤，直接关系到后续加工的精度和效率。

  显微镜观察金刚石粉末的核心作用

1、评估颗粒形貌与完整性

* 观察粉末颗粒是否为规则的多棱角结构，这直接影响其切割、磨削时的锋利度。

* 检查颗粒是否有断裂、破损或变形，不完整的颗粒会降低加工效率，还可能导致工件表面出现划痕。

2、测量颗粒尺寸与分布

* 精准测量单颗粉末的粒径大小，确认其是否符合特定应用的规格要求（如精细抛光需微米级粉末，粗加工需毫米级粉末）。

* 分析粉末整体的粒径分布是否均匀，若大小差异过大，会导致加工时受力不均，影响工件表面的平整度。

3、检测杂质与纯度

* 识别粉末中是否混入其他杂质（如金属碎屑、石墨颗粒），这些杂质会降低金刚石的硬度，还可能在加工过程中污染工件。

* 观察粉末是否存在内部孔洞或包裹体，这类缺陷会导致颗粒在受力时易崩裂，缩短工具使用寿命。
